梯型断面支架

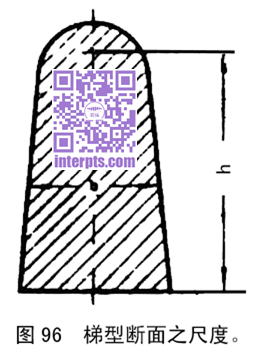

前面述及者，全是四方形和T形之断面，后者可以两个四方形合并算出。事实上，板架上仍有圆顶梯形断面之构件。圆顶形式为适应砂模制造及浇铸之施工。前面列出之静力学表上数值，仍可利用。但断面之高和阔应以中间值计算。(图96)。

注释：

1、针对于图96的支架，h取值应该是小于支架的总高（高度h可以理解为支架圆弧两端点连线和支架底面的距离）；

2、文中的“阔”理解为“宽”，即b；

3、如果我们知道圆弧两端点连线的长度L1，同时知道支架底部的宽度L2，那么b的取值应理解为(L1+L2)÷2 。
