谢新提:钢琴维修技术及相关基础理论-延音踏瓣调节螺丝维修 191230

2019-12-28

钢琴维修技术及相关基础理论

延音踏瓣调节螺丝维修

编著/谢新提(湖南艺术职业学院)

手绘/谢宇林



百花齐放、百家争鸣是学术的基本态度。作为学术平台,霸拓推送(并不代表认同)能引发思索的文章。



【编者按】《中等职业学校乐器修造专业(钢琴修造与调律方向)教学用书》分作《钢琴调律技术及相关基础理论》《钢琴调整技术及相关基础理论》《钢琴维修技术及相关基础理论》三册,由中国钢琴调律师资格考试委员会委员、钢琴调律师高级考评员及国家竞赛裁判员、原中国乐器协会钢琴调律师分会副会长、珠江钢琴集团总质检程柏青先生担任总顾问,北京乐器研究所工程师、霸拓会长吴红江担任主编,湖南艺术职业学院音乐系钢琴调律专业教师、霸拓副会长谢新提及福建南靖一职校校长戴东升分任副主编,中国出版集团现代出版社出版发行。福建南靖一职校拥有独家版权。霸拓经授权,在官微连载部分内容。





一、教学目标

学习延音踏瓣的结构与工作原理,了解踏瓣常见故障原因,掌握延音踏瓣调节螺丝断裂的维修方法与技能。

二、知识关联

踏瓣调节螺丝位于踏瓣与踏瓣杠杆之间,通过松紧调节螺母,改变杠杆起始位置,调整踏瓣机构远端动作参数。调节螺丝既是一个调节装置,更是一个力的传导装置,踏瓣反复踩踏过程会造成调节螺丝的磨损与金属疲劳,使调节螺丝断裂,引发踏瓣机构故障,必须重新安装新的调节螺丝。

三、工具与材料

十字螺丝刀、一字螺丝刀、平嘴钳、小活动扳手、新调节螺丝,小手电等。

四、操作方法

逆时针方向拧下调节螺母,取出调节螺丝及其残断部分,然后,用螺丝刀松开踏瓣轴架螺丝,取出踏瓣。

松开杠杆轴架螺丝或直接拔出杠杆销轴,使杠杆处于可自由移动状态①。

将新的调节螺丝自下而上穿过踏瓣②,然后再穿过踏瓣杠杆上相应的螺丝孔,放上减震呢圈,拧上螺母,再安装踏瓣杠杆轴架螺丝③,最后安装踏瓣轴架螺丝,调整踏瓣踩踏行程

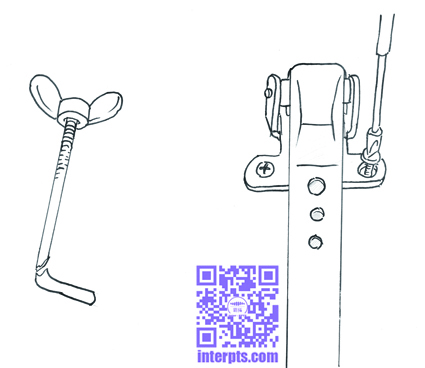

图2-1-1-1松开踏瓣轴架




图2-1-1-2松开杠杆轴架



五、注意事项

松开杠杆螺丝后,杠杆右边下面的弹簧会将杠杆顶起,小心将弹簧取出收藏即。

踏瓣下面有一片减震用的毛毡,仔细观察该片毛毡是否有磨损,可根据实际情况及时更换减震毡。

安装杠杆时,一定要先将杠杆下面的弹簧装回原处并确认固定好以后,再拧紧杠杆轴加螺丝。
