Yamaha [美] Master教材-GP 37步- 11白键高度 171127

2017-12-04

Yamaha [美] Master教材-GP 37步- 11白键高度

/ 吴红江

资料提供/ 伍家俊



运转机(俗称“击弦机”)设计师记下的一套新运转机的初始绘图的首线之一是代表白键高度的线。对于技术人员来说,非常重要的是将琴键的高度设置至精确的测量值,这不仅是从这条线计算的白键行程的深度和从同一条线测量黑键的高度,而且另一个涉及到的要点是,提高或降低键高的位置将改变琴键与相关联动器的杠杆率。

即使有等量的键行程,杠杆率的变化也会改变联动器的移动量,也会改变触控重量。

如果把注意力集中在卡钉接触联动器踵垫该点,可以看出升高和降低琴键高度会改变联动器和卡钉之间的接触点。注意:当琴键被升起时,卡钉如何朝向联动器的后方移动;反之,当琴键降低时,卡钉如何朝向联动器的前方移动? 这一细节点在运转机设计的杠杆率系统中具有重要意义。



为了说明这一点,想象一下以一个男人的形象构建为商业建筑开门的机器人。当公众接近门时,会走过一条引导这个类人机器将门打开的光束。

假设工程部门已经计算出机器人的手在距离铰链2英尺的位置推动门,当光束断开时机械手将延伸18英寸。 为此目的,约定这些测量值会将门打开正确的量,允许公众进入企业。

赋予理想的工具,机器人和理想的一套技术参数,以使其工作。但是,如果在安装设备时将机器人过于靠近门的铰链侧呢? 现在,机械手距离铰链英尺,而不是规定的两英尺的原始距离。

当机器人伸出手时,开门量会怎样?和编程做的18英寸一样?显然,除了已经开启至极限之外,门将开启一个更大的量。当然,如果试图超过任何东西的限制,某物可能会被破坏。

将门推开的手对门的压力会有变化吗?显然压力也会增加。

如果使用这个机器人的例子,并将其与一个运转机进行比较,那么卡钉就变成了手,联动器就成为移动的门。正如所看到的那样,当琴键高度变高时,卡钉在联动器下方的移动使接触点更接近联动器轴架轴钉,就像插图中机器人的手移动靠近门的铰链一样。如果卡钉像这样开始不在适当的位置,那么联动器将被移动一个更大的数量,压下琴键所需要的压力也会增加。



如果离开插图,并回到设置白键高度的实际步骤,会发现在这个程序中,键高度分为两个步骤。 此处将设置样本,在下一步中,将对这些样本之间的键进行调平。

修正键高的目的有三重:

•恰当的键高将提供正确的琴键移动,以满足工程设计所要求的杠杆率。

•这是将运转机适配钢琴的需要,也必须考虑到类似落板(俗称“键盖”)底部和键唇(俗称“锁档”)顶部相对高度的物理限制。

•精确修正的琴键水平面很养眼。



虽然可以通过检查钢琴的物理限制所获得的信息来设置琴键的高度,但由于存在活动余地的量,所以这样去测量设计师的计算最多只能是猜测。精确的测量应该从制造商获得,或者从对触后及其支脉彻底、周密的理解中获得。

在本系列技术程序中,触后作为一个单独的课题被涉及,因此,建议直接从制造商获得规格。

在Yamaha钢琴的情况下,除了键棘臂(俗称“键杆”)尺寸较大的音乐会平台钢琴测量值为66mm之外,全部平台钢琴白键罩(俗称“键皮”)底面应位键床盘以上64mm。




一个警告。测量取自键床(俗称“中盘”)的顶部,在大多数情况下,为了适配键唇,制造商已经从键床前部去除了一些木料。这个凹陷的底部不是键床的顶部,你必须小心,从恰当的地方进行测量。

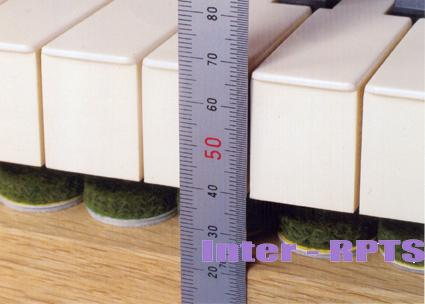

称为机械师标尺的小尺子是测量键高度最常使用的工具。如果要使用足够长的直棱尺静栖于#1键和#88键上,那么这时只需要设置这些键。如果要使用较短的直棱尺,也必须设定与其长度相匹配的相适宜的附加样子。在我们看来,通过使用较短的直棱尺获得的价值优于长的。



使用此程序允许并要求钢琴中设定键高,但不需要为了插入或取出平衡档上的纸冲床(俗称“垫圈”)而从键架上移除弦槌运转机。

我们认为,在此过程中(保持)运转机组件完整更好,因为运转机支架脚中的螺丝将运转机叠于键架上,从而有助于翘曲的键架稳定。此外,每个卡钉上的运转机部件的精确重量,比在键上放置一套铅(块)作为缺失的运转机部件摹本的重量,更精密。

在销钉上放置冲床,通常必须卸下琴键,并将冲床放在销钉顶部之上。使用此程序,将冲床切口,环平衡销滑动,而不用卸下琴键。

作为说明,此处将展示一个使其更容易领会的方式的简化样本。首先,从冲床外边缘至中央径直切开一条直线。

切口的冲床可以用镊子以两种方式来抓握。其一是切口向下,在六点钟(位置),持住冲床。用镊子,在大约3点钟(位置)抓住一枝。以这种方式持住冲床,可以将冲床定置在平衡导档销钉的前面或后面。通过旋转手腕,不被镊子持住的枝的短“钩”环住销钉。

另一种方法是切口在9点钟(位置)持住冲床。拿起镊子,在切口对边的3点钟(位置)抓握冲床。在用镊子持住冲床的同时,轻轻展开冲床开口部分,移动上支朝向自己,下枝移开。 在此位置,冲床可以径直瞄准销钉,并且当冲床的枝经过销钉的任一侧,逆时针旋转手腕,穿孔的枝被逆时针旋转时,即可将冲床滑入位。

在估计所需的冲床尺寸后,将运转机拉离键床上的位置,将其提升到几乎垂直的位置,并分离所述键销上的冲床,为新的冲床留出空间。

从运转机底部,用镊子插入适当的切口冲床,将其环销钉滑入。

如果要去除冲床,只需用镊子抓握住,如果没有切扣,则撕破冲床以将其取出。

此处一个警告。当运转机处于垂直位置时,运转机的后档静栖于键床,最大限度地小心回跌螺丝不要刮伤前梁。

如果养成一个习惯,将运转机提升到平衡的位置,但只要能够足够舒适地工作,垂落螺丝(俗称“回跌螺丝”)就不会进入危险的位置。运转机在这个位置上时工作,运转机倾抵(技师)自身是有必要的。此位置实际上很舒服,因为倾抵自身,给人一定的安抚和控制感。

需要一个机械师标尺,一套镊子和一些切口冲床。

如果在键下面插入冲床还不习惯,会需要一点耐心。但是不要放弃这个程序,因为它可能是新颖的,你会发现这样做不仅更容易做到这一点,而且最终的结果更精密。额外的精度来自于一个事实,弦槌运转机组件被螺丝就位,稳定了键架,并且每个键由各自的联动器和弦槌组件的重量被压实到后档织物上。

从键架上拆下弦槌运转机并附上一套统一重量的铅(块)以替代部件重量的惯例步骤不考虑这些要点。



现在将所有样键的键高正确设置。继续下一个步骤,即调平刚刚设置的样键之间其余键。
